ULBYS三相电容器（高端型）

更新时间：2023-03-31 15:47:34 浏览：

通过多年的实践努力，采用无感卷绕的金属化薄膜低压并联电容器在实际应用中有些较好的表现，适合于应用在民用工业领域的低压无功补偿。

应用

功率因数校正

自动补偿电容器组

就地固定补偿 如 电机补偿

特性

方形钢板结构紧凑型设计，并带有接地螺栓

额定电压范围230……525VAC

输出范围0.5…..30Kvar

安全性

自愈性

过压分离

使用维护

降低安全成本，一遇安装接线

体积小重量轻

免维护

备注

同等级电压及滤波和并联电容器产品，外形和安装尺寸相同

主要技术条件

 过电压范围           Umax  1.1Un(每天持续8小时）1.15Un（每天持续30分1.3Un（每天持续1分钟）

 过电流范围           Imax  1.3In,最高1.8In（某些条件下看更高设计）

 浪涌电流能力         Is    ≤200In，最大≤400In

 介质损耗             Loss  ≤0.2W/Kvar（20℃环境温度下）

 电容偏差             Co    -5％Cn～+5％到15％Cn

 环境温度             25℃/D，最高可达+55℃

 冷却方式             自然冷却（也可以由条件快速冷却）

 环境条件             ≤2000m海拔（最高4000m）

 安装方式             推荐直立安装（其他方式请说明也可以提供）

 接地保护             M12螺栓在外壳上直接接地

 安全设计             五级安全设计：自愈合、干式，过电压过电流保护，外壳接地

 防护等级             IP20，采用防护罩可达IP55（满足户外使用）

 接线端子             加强型可触摸，双极式，最大接线32mm2

 产品范围             额定电压100V～500V,额定容量1～100Kvar（＞30Kvar采用并联组合）

技术标准              GB/T1274.1&2-2004

                      IEC60831-1(1996/2002)     IEC60831-2(1995)

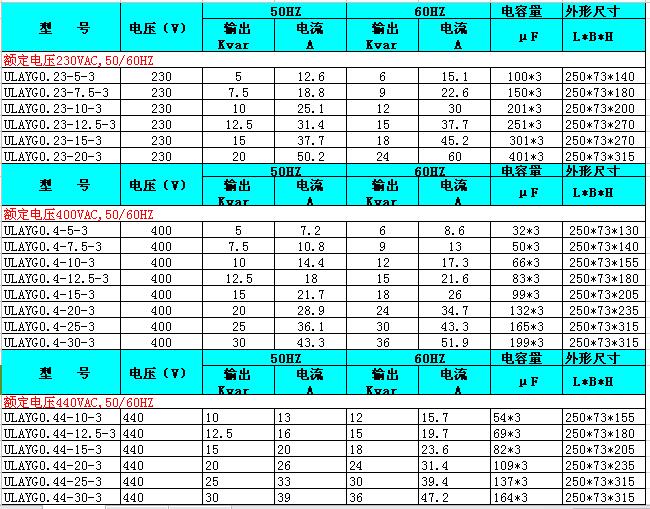

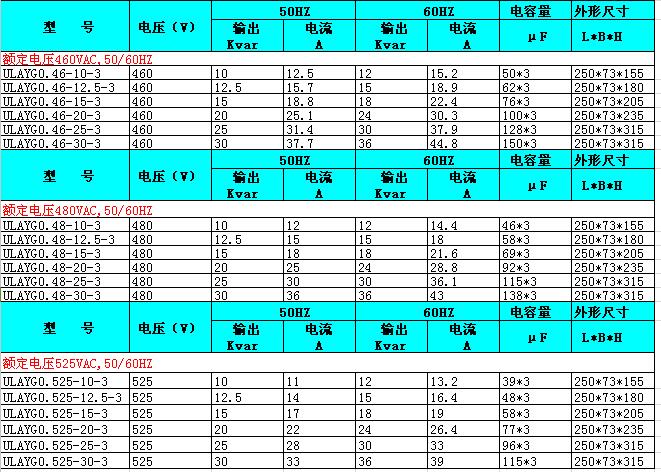

选型
