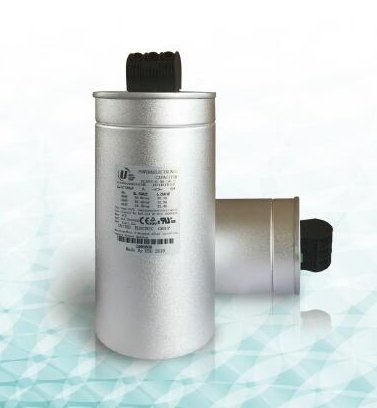

ULBYD三相圆柱形自愈式低压电容器

更新时间：2023-03-31 15:47:34 浏览：

通过多年的实践验证，采用无感卷绕的金属化薄膜低压并联电容器在实际应用中有着较好的表现。适合于应用在民用工业领域的低压无功补偿。

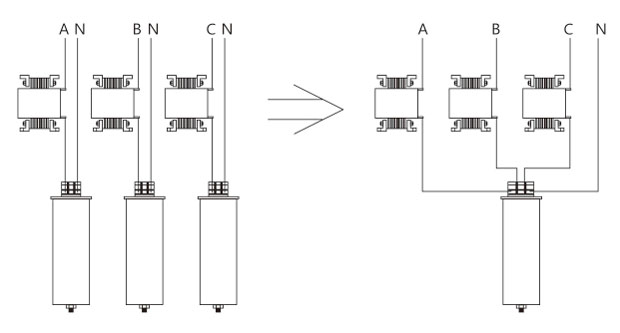

采用新型UEG美国电气三相四线电容替代传统三台单相电容示意图

主要技术条件

过电压范围         Umax  1.1Un(每天持续8小时）1.15Un（每天持续30分钟）1.3Un（每天持续1分钟）

过电流范围          Imax  1.3In,最高1.8In（某些条件下看更高设计）

浪涌电流能力      Is    ≤200In，最大≤400In

介质损耗              Loss  ≤0.2W/Kvar（20℃环境温度下）

电容偏差              Co    -5％Cn～+5％到15％Cn

环境温度              25℃/D，最高可达+55℃

冷却方式              自然冷却（也可以由条件快速冷却）

环境条件              ≤2000m海拔（最高4000m）

安装方式              推荐直立安装（其他方式请说明也可以提供）

接地保护              M12螺栓在外壳上直接接地

安全设计              五级安全设计：自愈合、干式，过电压过电流保护，外壳接地

防护等级              IP20，采用防护罩可达IP55（满足户外使用）

接线端子              加强型可触摸，双极式，最大接线32mm2

产品范围              额定电压100V～500V,额定容量1～100Kvar（＞30Kvar采用并联组合）

技术标准              GB/T1274.1&2-2004

                               IEC60831-1(1996/2002)     IEC60831-2(1995)

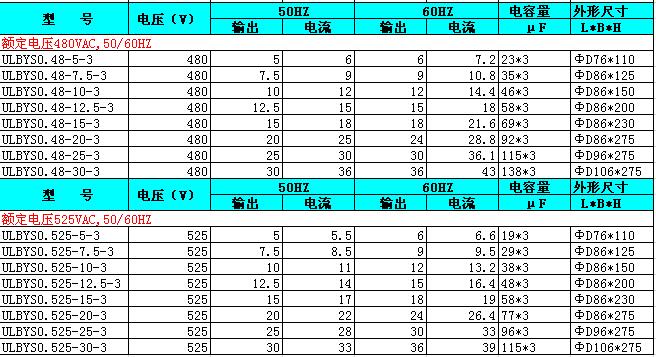

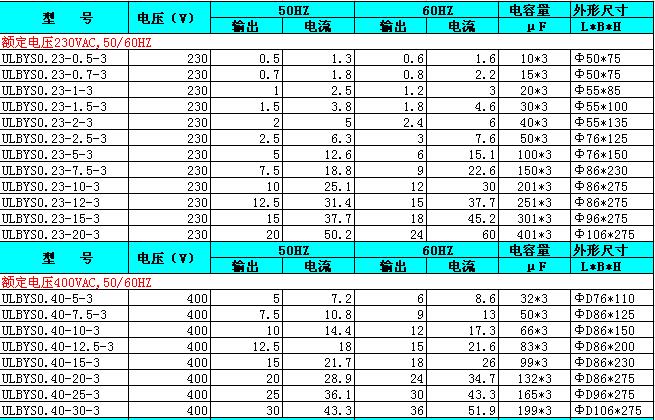

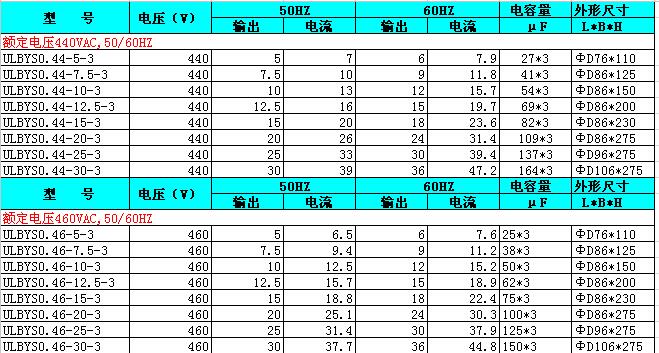

选型表
